Dụng cụ ghi dữ liệu điện năng ba pha

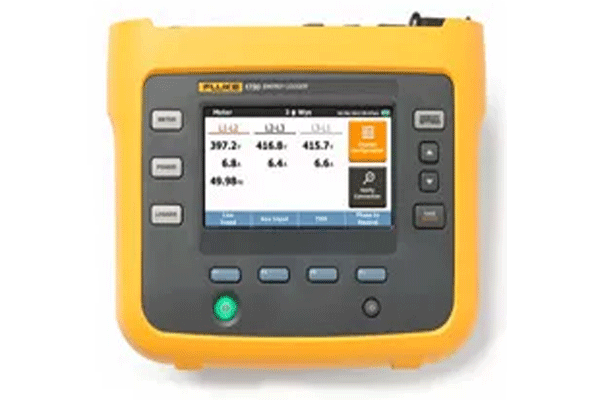

Three-phase power data recording FLuke 1730

Tính năng Dụng cụ ghi dữ liệu điện năng ba pha FLuke 1730:

Đo lường chính: điện áp, dòng điện, năng lượng, công suất và giá trị liên quan cho phép bạn tối ưu hóa và thực hiện các chiến lược tiết kiệm năng lượng của bạn.
Tươi sáng, màu sắc màn hình cảm ứng : Thực hiện thuận tiện trong các lĩnh vực phân tích và dữ liệu kiểm tra với màn hình hiển thị đồ họa đầy đủ.
Khai thác gỗ toàn diện: Hơn 20 phiên đăng nhập riêng biệt có thể được lưu trữ trên thiết bị. Trong thực tế, tất cả các giá trị đo được tự động đăng nhập và có thể được xem xét trong quá trình đăng nhập và trước khi tải về cho on-the-đi phân tích.
Giao diện người dùng tối ưu hóa: Chụp các dữ liệu mọi lúc với nhanh chóng, dẫn đường, thiết lập đồ họa và giảm sự không chắc chắn về kết nối của bạn với chức năng xác minh thông minh.
Hoàn thành “trong các lĩnh vực” thiết lập thông qua bảng điều khiển phía trước: không cần phải quay trở lại xưởng để tải về và cài đặt hoặc để có một máy tính vào bảng điện.
Dải công suất rộng: điện cụ trực tiếp từ mạch đo loại bỏ sự cần thiết phải tìm một ổ cắm điện trong khi cho phép các thiết bị phải được bảo vệ một cách an toàn bên trong các bảng điện.
Hai cổng USB: một cho kết nối máy tính và một cho nhanh, tải về đơn giản để ổ USB tiêu chuẩn, hoặc các thiết bị USB khác.
Kích thước nhỏ gọn: được thiết kế để phù hợp với không gian chật hẹp và bảng.
Đánh giá an toàn cao nhất trong ngành công nghiệp: 600 V CAT IV/1000 V CAT III đánh giá để sử dụng tại lối vào dịch vụ và hạ lưu.
Phụ kiện đo tối ưu hóa: cáp điện áp bằng phẳng và mỏng dò hiện linh hoạt đảm bảo dễ dàng cài đặt ngay cả trong không gian chật hẹp.
Tuổi thọ pin: thời gian hoạt động bốn giờ (thời gian dự phòng) trên mỗi lần sạc pin lithium-ion.
Bảo mật: Chúng tôi bảo vệ tài sản tốt nhất của bạn từ trộm với một nhượng, bền khóa Kensington.
Năng lượng phân tích phần mềm ứng dụng: Tải về và phân tích một bản chụp của tiết kiệm năng lượng của bạn tiềm năng với báo cáo tự động của chúng tôi.

Model
Đặc tính

Model	Giá	Số lượng
Dụng cụ ghi dữ liệu điện năng ba pha	0		Đặt mua

Thông số kỹ thuật
Độ chính xác
Tham số		Phạm vi	Độ phân giải	Nội chính xác tại Điều kiện tham chiếu (% của Reading +% của Full Scale)
Điện áp		1000 V	0.1 V	± (0,2% + 0,01%)
Hiện tại: đầu vào trực tiếp	iFlex1500-12	150 A	0,1 A	± (1% + 0,02%)
		Một 1500	1 A
	iFlex3000-24	300 A	1 A	± (1% + 0,02%)
		3000 A	10 A
	iFlex6000-36	600 A	1 A	± (1,5% + 0,03%)
		Một 6000	10 A
	i40s-EL kẹp	4 Một	1 mA	± (0,7% + 0,02%)
		40 A	10 mA
Tần số		42,5 Hz đến 69 Hz	0.01 Hz	± (0,1%)
Phụ trợ đầu vào		± 10 V dc	0,1 mV	± (0,2% + 0,02%)
Điện áp min / max		1000 V	0.1 V	± (1% + 0,1%)
Hiện tại min / max		xác định bởi phụ kiện	xác định bởi phụ kiện	± (5% + 0,2%)
Cosφ / DPF		0 <= Cosφ <= 1	0.01	± 0.025
Hệ số công suất		0 <= PF <= 1	0.01	± 0.025
THD trên điện áp		1000%	0,1%	± (2,5% ± 0,05)
THD trên hiện tại		1000%	0,1%	± (2,5% ± 0,05)

Sự không chắc chắn nội tại ± (% giá trị đọc +% trong phạm vi) ¹
Tham số	Số lượng ảnh hưởng	iFlex1500-12	iFlex3000-24	iFlex6000-36	i40S-EL
Tham số	Số lượng ảnh hưởng	150A/1500A	300A/3000A	600/6000A	4A/40A
Hoạt động điện P	PF ≥ 0.99	1,2% + 0,005%	1,2% + 0,0075%	1,7% + 0,0075%	1,2% + 0,005%
Hoạt động điện P	0,5	1,2% + 7 x (1-PF) 0,005%	1,2% + 7 x (1-PF) + 0,0075%	1,7% + 7 x (1-PF) + 0,0075%	1,2% + 10 x (1-PF) + 0,005%
Công suất biểu kiến S, S quỹ.	0 ≤ PF ≤ 1	1,2% + 0,005%	1,2% + 0,0075%	1,7% + 0,0075%	1,2% + 0,005%
Công suất phản kháng N, Q quỹ.	0 ≤ PF ≤ 1	2,5% công suất biểu kiến đo
Thêm sự không chắc chắn trong% trong phạm vi ¹	U> 250 V	0.015%	0,0225%	0,0225%	0.015%
¹ Phạm vi = 1000 V x Irange điều kiện tham khảo: môi trường: 23 ° C ± 5 ° C, dụng cụ hoạt động trong ít nhất 30 phút, không có lĩnh vực điện / từ bên ngoài, độ ẩm <65% điều kiện đầu vào: Cosφ / PF = 1, tín hiệu sin f = 50 Hz/60 Hz, cung cấp điện 120 V/230 V ± 10% hiện tại và thông số kỹ thuật điện: Điện áp vào 1 ph: 120 V/230 V hoặc 3 pha chư y / đồng bằng: 230 V/400 V đầu vào hiện tại: tôi> 10% Irange dẫn chính của kẹp hoặc cuộn dây Rogowski trong trung tâm vị tríhệ số Nhiệt độ: Thêm 0,1 x độ chính xác quy định cho từng C độ trên 28 ° C hoặc dưới 18 ° C
